Produktu pārskats

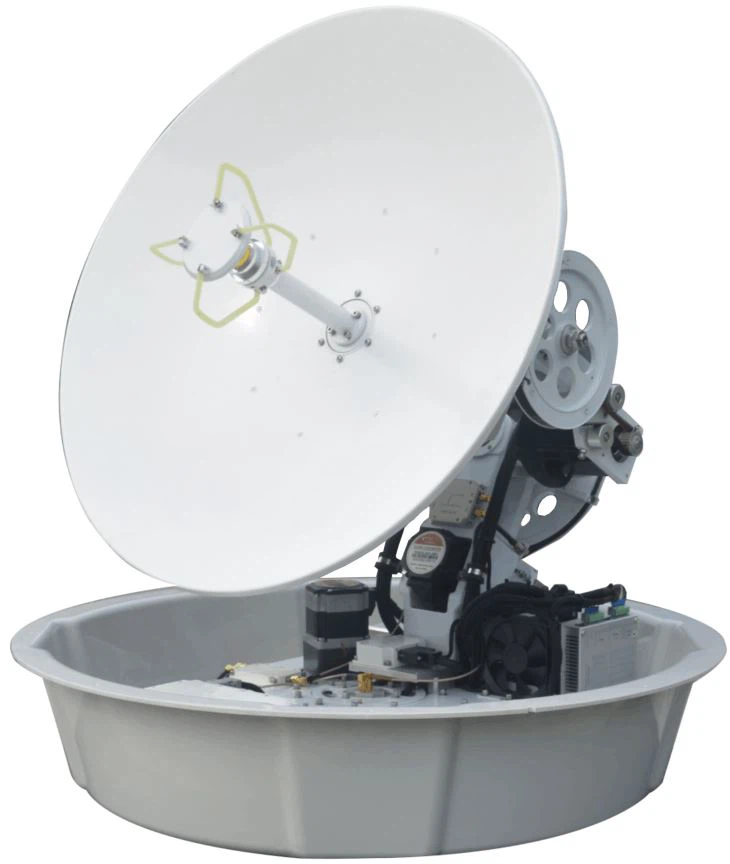

S060-14F tipa 0,6 m Ku frekvenču joslas kuģis-Borne SOTM antena izmanto augstas precizitātes siksnas inerciālās navigācijas tehnoloģiju apvienojumā ar bākas izsekošanu, kā arī iebūvētu-GPS moduli, lai nodrošinātu, ka antena var precīzi tēmēt uz satelītu pat jūras nelīdzenuma apstākļos. Turklāt var tikt garantēta signāla saņemšanas un pārraidīšanas stabilitāte. Sistēma ir maza apjoma un viegla, izstrādāta ar trīs asu stabilizācijas tehnoloģiju, lai lietotājiem nodrošinātu plašāku jūras zonas izvēles diapazonu.
Veiktspējas parametru tabula:
|
ANTENAS PARAMETRI |
||
|
Darba frekvenču josla |
Uzņemšana |
10,7 GHz ~ 12,75 GHz |
|
Pārnešana |
13,75 GHz ~ 14,5 GHz |
|
|
AntenaGain |
Uzņemšana |
Lielāks par vai vienāds ar35,5 dBi@12,5 GHz |
|
Pārnešana |
Lielāks par vai vienāds ar36,5 dBi@14,25 GHz |
|
|
Polarizācijas režīms |
Lineārā polarizācija (automātiska regulēšana) |
|
|
EIRP vērtība |
Lielāks par vai vienāds ar44,3 dBW@14,25 GHz, BUC 6 W |
|
|
G/T vērtība |
Lielāks par vai vienāds ar14,5 dB/K@12,5 GHz, 20 grādi EL |
|
|
Antenas tips |
Atstarotāja antena |
|
|
AntenaCaliber |
0.6m |
|
|
IZSEKošanas PARAMETRI |
||
|
Ostas izolācija |
Lielāks par vai vienāds ar85 dB |
|
|
Šķērspolarizācijas izolācija |
Lielāks par vai vienāds ar30 dB |
|
|
Bāzes modelis |
Trīs{0}}asu stabilizācija |
|
|
Antenas kustības diapazons |
Azimuts |
360 grādi (Cnepārtraukta rotācija) |
|
Piķis |
-15 grādi ~ 120 grādi |
|
|
Polarizācija |
Lielāks par vai vienāds ar210 grādi |
|
|
Ripošana |
-41 grāds ~ 41 grāds |
|
|
Izsekošanas precizitāte |
Mazāks par vai vienāds ar0,2 grādi (RMS) |
|
|
Sākotnējais meklēšanas laiks |
<120s |
|
|
Atkārtotas iegūšanas laiks |
<3s (Cover@60s) |
|
|
SISTĒMAS PARAMETRI |
|
|
Darba barošanas avots |
100V ~ 240V maiņstrāva |
|
BUC Pēc izvēles |
6 W (iebūvēta{1}}) |
|
Enerģijas patēriņš |
<200W (Including power amplifier) |
|
DARBĪBAS VIDE |
|
|
Darba temperatūra |
-25grāds~ +55grāds |
|
Uzglabāšanas temperatūra |
-40grāds~ +65grāds |
|
Darba mitrums |
0% ~ 95% |
|
CITI |
|
|
ACU skapja izmēri |
1U |
|
Svars |
45 kg |
|
Kopējais izmērs |
Φ730mm*H800mm |
Pieteikums:
● Kuģa -SOTM antena var realizēt satelīta izsekošanu reāllaikā, izmantojot sistēmu, kas nepārtraukti pārraidīs multivides informāciju, tostarp balsi, datus un attēlu, lai atbilstu civilās multivides komunikācijas prasībām ārkārtas un mobilo sakaru apstākļos.
● Kuģa -SOTM antena nodrošina reāllaika-satelīta sakaru atbalstu pārvadātāju pārvietošanai pa jūru. Pamatojoties uz satelītu sakaru tehnoloģiju projektēšanu un uzbūvi, tā var realizēt balss, videokonferences, konferences tālruņa, attēlu pārraides, interneta un citas funkcijas.
